抽取式水质监测系统采用模块化设计，所以在使用之前应将它的各个装置正确连接，一般需要进行管路连接，电路连接，电源连接，传感器线路连接等步骤，下面就跟大家说说抽取式水质监测系统装置连接方法是怎样的。

抽取式水质监测系统装置连接方法

1.进出水管路连接：

一般情况下系统进水管路采用DN15给水管与设备预留的进水口进行连接，而出水口同样采用DN15给水管连接。



2.电路连接：

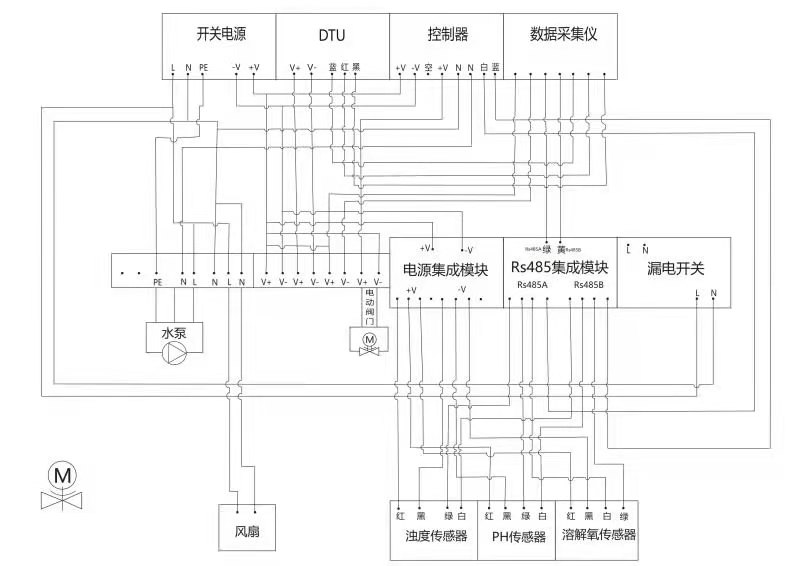

抽取式水质监测系统在出厂前的内部电路已连接完成并通过测试，在现场安装电路时只需要连接进电与传感器等装置即可，电路连接示意图如下图所示：

3.电源连接：

需采用AC220V±10%、50Hz、单相10A以上容量的稳定电源与设备漏电保护开关进线处连接。当电源电压超过220V±10%范围时，会造成异常，电压不稳定时，会导致测量精度受到影响。

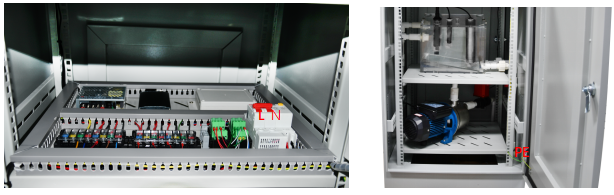

系统电源线机柜从底部接入，并与漏电保护开关连接，地线连接在机柜任意一螺栓上即可。

4.传感器线路连接：

将多个传感器按照电源连接示意图安装至电源集成模块与RS485集成模块。电源集成模块接线顺序从左到右依次为浊度传感器，pH传感器，溶解氧传感器。RS485集成模块接线顺序从左到右依次为浊度传感器，pH传感器，溶解氧传感器，控制盒（浊度传感器：红色线：12VDC，黑色线：GND，绿色线：RS485A，白色线：RS485B。pH传感器：红色线：12VDC，黑色线：GND，绿色线：RS485A，白色线：RS485B。溶解氧传感器：红色线：12VDC，黑色线：GND，白色线：RS485A，绿色线：RS485B。）



在使用抽取式水质监测系统之前需要对它的各个装置进行正确连接，这样才能保证它可以在稳定的情况下长期监测水质情况。
